螺盛盾, 壓鉚件扭力檢驗測試規范，鈑金們快收藏！
發布人：admin 發布時間：2018/3/20 10:07:38 次瀏覽1、 統一和規范本公司螺盛盾及其供應商對壓鉚螺母柱、壓鉚螺釘及壓鉚螺母的檢驗方法和檢驗標準，為IQC\IPQC提供檢驗依據。
2、適用于本公司所有的平齊型壓鉚螺釘、壓鉚螺母及壓鉚螺母柱的來料檢驗及制程檢驗。
3、引用標準： GB/T 16823.3-1997 螺紋緊固件擰緊試驗方法
4、檢驗測試工具：數顯扭力扳手、扭力批
5、六角平齊型壓鉚螺釘擰緊試驗方法：

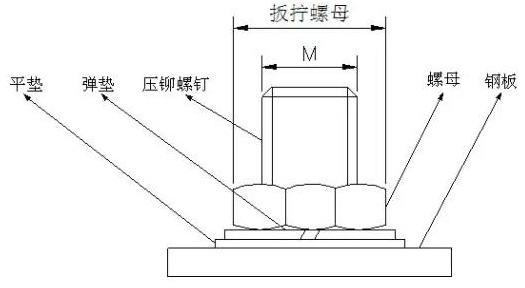

6、檢驗裝置如下圖：
7、試驗方法：
把所需要檢驗的六角平齊型壓鉚螺釘壓入鋼板，然后按次裝上平墊、彈墊、螺母。
用扭矩可調手批對螺母進行擰緊。
試件：在試驗中使用的均為實際采用的六角平齊型壓鉚螺釘、螺母、標準彈墊和標準平墊。
8、試驗條件：
在試驗中，扳擰螺母時，壓鉚螺釘不得轉動；試驗中標準墊片不得轉動。
實驗結果判定：在標準的擰緊力矩的作用下，壓鉚螺釘不可出現滑絲，螺釘斷裂，螺釘端面變形等缺陷。

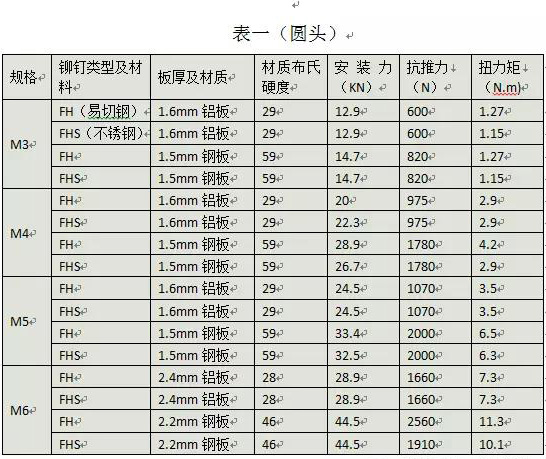

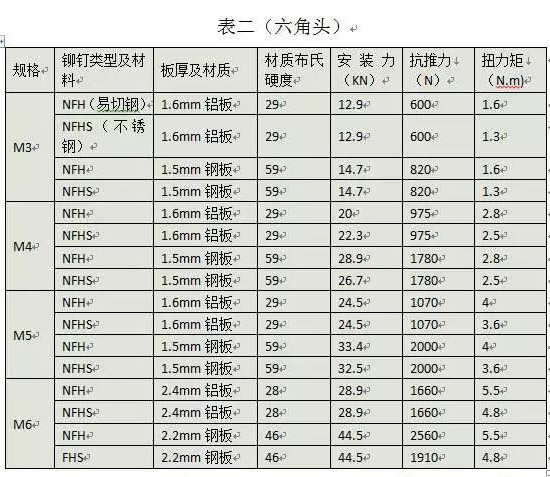

壓鉚螺釘擰緊力矩規范（附表一、二）
9、壓鉚螺母擰緊試驗方法：

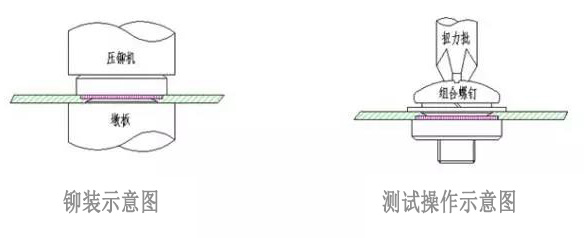

檢驗裝置如下圖：
10、 試驗方法：
把所需要檢驗的壓鉚螺母如上圖壓入鋼板，然后裝上組合螺釘。
用扭矩可調手批對螺母進行擰緊。
11、試件：
在試驗中使用的均為來料中隨機抽取的實際使用的壓鉚螺母、標準組合螺釘。
12、試驗條件：
13、在試驗中，扳擰組合螺釘時，壓鉚螺母不得轉動；試驗中標準墊片不得轉動。6.5實驗結果判定：在標準的擰緊力矩的作用下，壓鉚螺母不可出現滑絲，轉動，螺母端面變形等缺陷。

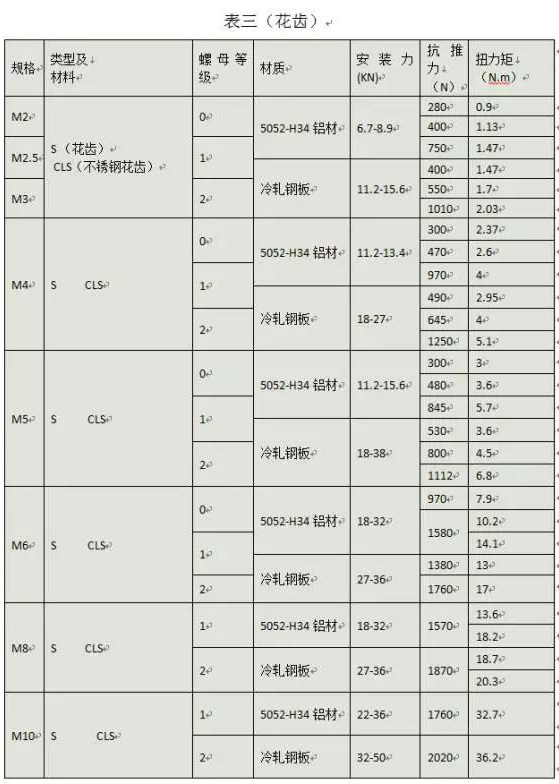

壓鉚螺母推力及扭力規范（附表三）
14、壓鉚螺母柱擰緊試驗方法：

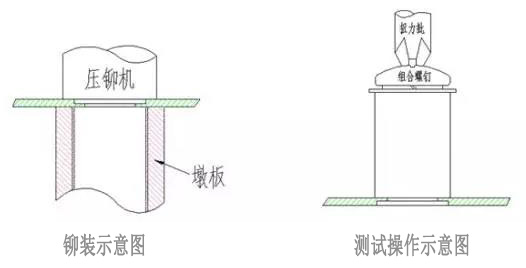

檢驗裝置如下圖：
15、 試驗方法：
把所需要檢驗的壓鉚螺母柱如上圖壓入鋼板，然后裝上組合螺釘。
用扭矩可調手批對螺母進行擰緊。
16、 試件：
在試驗中使用的均為來料中隨機抽取的實際使用的壓鉚螺母柱、標準組合螺釘。
17、試驗條件：
在試驗中，扳擰組合螺釘時，壓鉚螺母柱不得轉動；試驗中標準墊片不得轉動。
18、 實驗結果判定：
在標準的擰緊力矩的作用下，壓鉚螺母不可出現滑絲，轉動，螺母柱端面變形等缺陷。

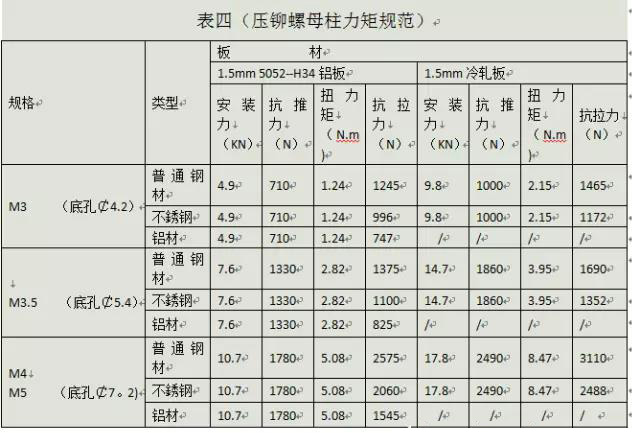

19、壓鉚螺母柱扭力規范（附表四）
