螺盛盾 | 解決壓鉚螺母異常現象裂痕方法！

發布人：admin 發布時間：2017/7/6 8:47:51 次瀏覽

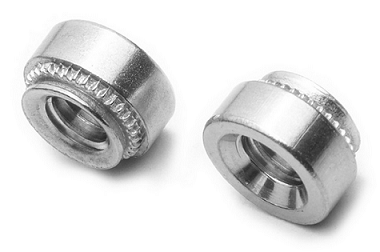

在生產緊固件壓鉚螺母過程中，時常會發生一些異常現象，比如壓鉚螺母的螺帽出現了裂痕現象，這種現象都會影響到生產進度問題，因此我們需要找出相關因素和解決方法。
壓鉚螺母之裂痕：
（一）、壓鉚螺母之淬火裂痕：
    1、外觀特征：裂痕是由晶粒橫切或沿晶界，且會沿著外來雜質處產生明顯裂開紋痕，裂痕一般是因熱處理或鍛造或其它成型加工中過應力產生的。物件被施以重新，熱處理裂痕經常因有銹斑而變色。
    2、允許極限：不充許任何程度（深度、長度）及位置之裂痕。
（二）、壓鉚螺母之鍛造裂痕和雜質裂痕
    1、外觀特征：由于鍛造或切斷毛胚操作中，鍛造裂痕在螺帽頭頂面以及邊緣角處產生。雜質裂痕是固件金屬雜質或異物原先就存在材料中而產生。典型的鍛造裂痕雜質裂痕型態。
    2、允許極限：若不超過二條自孔至邊緣的裂痕，無一條裂痕自孔至第一牙，且裂痕深度不超過牙高的0.5倍，裂痕寬度不超過0.02D或0.012IN，則在螺帽的頂面和底面上的鍛造裂痕和雜質裂痕是允許的。
（三）、壓鉚螺母之鎖緊裂痕：
    1、外觀特征：壓鉚螺母之鎖緊端於成型加工中受壓而產生，裂痕常顯現在鎖緊端附近部位，也可能在內緣處或外側處典型的鎖緊端裂痕。
    2、允許極限：壓鉚螺母外部表面上之鎖緊裂痕，在螺帽能通過扭力測試的情況下。是允許的，假如螺帽能通過扭力測試的話。

上一篇：螺盛盾 | 什么是螺焊柱？下一篇：螺焊柱焊接出現印痕，消除印痕螺盛盾最在行！
